WhatsApp私信协议实现记录

　　版权声明：本文为CSDN博主「wei_java144」的原创文章

　　原文链接：https://blog.csdn.net/wei_java144/article/details/131506066

　　————————————————

　　一、软硬件环境：

　　WhatsApp v2.22

　　IDA 7.5

　　Frida 14.2.2

　　Gda3.86

　　JEB

　　jadx-gui

　　unidbg

　　LineageOs 17.1 (android 10)

　　小米8

　　二、流水账

　　刚开始了解了下WhatsApp，说是消息端对端加密的，信息只能双方解密，服务器都不知道的，初始看了一脸懵，在网上找了下资料：

　　【翻译】WhatsApp 加密概述（技术白皮书）

　　http://www.caotama.com/1993224.html

　　WhatsAPP通讯协议端对端加密人工智能

　　https://blog.csdn.net/BMW33939/article/details/120322512

　　Signal 协议

　　聊天-群聊(2)_yzpyzp的博客-CSDN博客

　　不过看这些资料其实有点尴尬，刚开始不知道的时候，看这些也看不懂，各种密钥概念，加密过程直接绕晕了，等开始分析app，能看懂的时候，

　　发现也搞完了，回过头来看，确实上面写的(特别是白皮书)都是对的，只是初始不了解的时候理解不了，毕竟上面文章不是实操流程。

　　首先看下数据流，确定下网络传输方式，结合Wireshark,通过hook及下断点等方式确定了是TCP：

　　查了下IP：157.240.199.61香港 Facebook

　　知道发送点后，再结合JNI函数（根据名称就可以确定重要的模块libwhatsapp.so，libcurve25519.so），逐步确定调用线。

　　看到上面so的名称，查了下知识点：

　　Curve25519 是目前最高水平的 Diffie-Hellman 函数，适用于广泛的场景，由 Daniel J. Bernstein 教授设计。

　　在密码学中，Curve25519 是一个椭圆曲线提供 128 位安全性，

　　设计用于椭圆曲线 Diffie-Hellman（ECDH）密钥协商方案。它是最快的 ECC 曲线之一，并未被任何已知专利所涵盖。

　　libcurve25519.so boolean org.whispersystems.curve25519.NativeCurve25519Provider.smokeCheck(int) 0x9d782548 func: 0x78b8406288 0x0  iOffset: 4288

　　libcurve25519.so byte[] org.whispersystems.curve25519.NativeCurve25519Provider.generatePrivateKey(byte[]) 0x9d782638 func: 0x78b8405a2c 0x0  iOffset: 3a2c

　　libcurve25519.so byte[] org.whispersystems.curve25519.NativeCurve25519Provider.calculateAgreement(byte[], byte[]) 0x9d7825c0 func: 0x78b8405b68 0x0  iOffset: 3b68

　　生成密钥：

　　retval: [object Object]

　　java.lang.Exception

　　at org.whispersystems.curve25519.NativeCurve25519Provider.generatePublicKey(Native Method)

　　at org.whispersystems.curve25519.OpportunisticCurve25519Provider.generatePublicKey(:750206)

　　找到了发送信息的明文("11")：

　　[MI 10::com.whatsapp]-> byteArray,byte src : [10,2,49,49]        protobuf格式

　　byteArray,md5str:

　　11

　　java.lang.Exception

　　at X.1FH.A02(Native Method)

　　at com.whatsapp.jobqueue.job.SendE2EMessageJob.writeObject(:271863)

　　at java.lang.reflect.Method.invoke(Native Method)

　　顺着流程，会发现很多加密相关类的调用：

　　java.security.MessageDigest

　　javax.crypto.Mac

　　javax.crypto.Cipher

　　可以直接hook了看数据流的变化，这个时候对加密模式就有了一定了解：

　　客户端跟服务器有一个加密方式AES-256-GCM，每个包的加密IV都不同，如果发送的数据包是私信内容的，

　　那里面的私信内容是第二层的加密（aes-256-cbc），这一层的数据因为key的生成用到了对方的公钥做DH得到，

　　所以只能接收方才能解密，每条私信内容加密的key也是不同的。

　　每次打开app都会重新发起TCP连接（已经是用验证码登录的情况，后续的打开app），

　　这个时候要初始化一对密钥，公钥会在连接建立后的第一个发送包中包含，发给服务器。

　　这里还会用到其它几种密钥（自己的identity_key，标记登录会话类似抖音session token的key，服务器的公钥），这些key相互组合通过calculateAgreement

　　及HKDF扩展得到中间数据和密钥，包括用来加密下面的数据，

　　第一个发送包中包含有手机环境信息：

　　这个数据校验通过后，就是连接正常建立了，后面就可以发送私信了。

　　前面提到，私信内容的加密其实又是一种加密模式，这个数据是发送者和接收者交互用的，服务器也解密不了的，它只是转发加密后的数据。

　　私信内容加密是aes-256-cbc，这里会用到消息密钥（Message Key）， 80 个字节的值，用于加密消息内容。

　　32 个字节用于 AES-256 密钥，32 个字节用于 HMAC-SHA256 密钥，16 个字节用于 IV。

　　HMAC-SHA256密钥用于计算私信内容aes加密的结果的消息认证码，只取结果的前8字节。

　　这个消息密钥（Message Key）的计算涉及到一个棘轮变换，每加密一条消息后，就要通过sha256的组合算法计算下一条消息加密用的Message Key了。

　　私信消息的发送，有个会话的概念，双方建立端对端通信需要建立一个会话，就是构造约定好密钥，建立会话后，双方就可以保存这个相关环境参数，直接按

　　消息序号就可以根据当前的密钥计算出要加解密的Message Key，用于加解密消息了。就算之后重新打开app，私信内容的加解密也可以继续按之前的会话继续，不用重新建立会话。

　　所以刚开始分析的时候，为了简单，就是在app会话建立的基础上分析的，这样只用hook拿到当前的消息的Message Key，就可以计算出指定消息序号的Message Key，直接加密信息发送就可以了。

　　然后就开始实现建立会话，这个过程可以参考白皮书：

　　会话发起人为接收人申请身份公钥（public Identity Key）、已签名的预共享公钥（public Signed Pre Key）和一个一次性预共享密钥（One-Time Pre Key）。

　　服务器返回所请求的公钥。一次性预共享密钥（One-Time Pre Key）仅使用一次，因此请求完成后将从服务器删除。如果一次性预共享密钥（One-Time Pre Key）被用完且尚未补充，则返回空。

　　发起人将接收人的身份密钥（Identity Key）存为 Irecipient，将已签名的预共享密钥（Signed Pre Key）存为 Srecipient，将一次性预共享密钥（One-Time Pre Key）存为 Orecipient。

　　发起者生成一个临时的 Curve25519 密钥对  Einitiator

　　发起者加载自己的身份密钥（Identity Key）作为 Iinitiator

　　发起者计算主密钥 master_secret = ECDH ( Iinitiator, Srecipient ) || ECDH ( Einitiator, Irecipient ) || ECDH ( Einitiator, Srecipient )  || ECDH ( Einitiator, Orecipient ) 。如果没有一次性预共享密钥（One-Time Pre Key），最终 ECDH 将被忽略。

　　发起者使用 HKDF 算法从 master_secret 创建一个根密钥（Root Key）和链密钥（Chain Keys）。

　　过程是这样，但是这个要实际跟一遍，才能比较了解，涉及到的算法本身不复杂，主要是这些key的变换流程。

　　对建立会话，初始还要创建2组密钥对（OurBaseKey和ourRatchetKey）：

　　按流程实现后测试，发送信息后对方能收到，但是看不到内容：

　　查了下，网上有说是发送方换设备了就可能这样，那我这个肯定不属于这个情况。

　　当时一直没搞定，开始认为是加密算法还原有问题，反复核对了几遍，按照hook的数据及参数加密结果跟实际的完全一致。

　　反复的核对这种数据，搞得没脾气了，后来就静下心来想了下，要实现这个端对端加密应该怎么做，最后发现一个不确定的点，就是oneTimePreKey，

　　对方没法知道用的是哪个。

　　这个请求的时候，服务器直接返回了一个对方的一次性预共享密钥，这个接收方是提供了一批存到服务器的，用一个就删除一个，如果会话最后没建立成功，服务器应该

　　也不会同步给接收方的，并且实际发送建立会话的数据中也没看到有回发这个过去，那接收方要能正确解密，肯定要能知道当前会话用的是哪个一次性预共享密钥，

　　后来想到应该是有个ID来标识的，当时也确实发现发送建立会话的数据中有几个字段值不确定，但是从返回的接收方key数据和发送的私信数据中没找到这个共同的值

　　（后来发现其实是数据格式不同）。

　　一直没解决，就新开了条战线，分析PC版本，希望能找出这个差异点，解决这个问题。

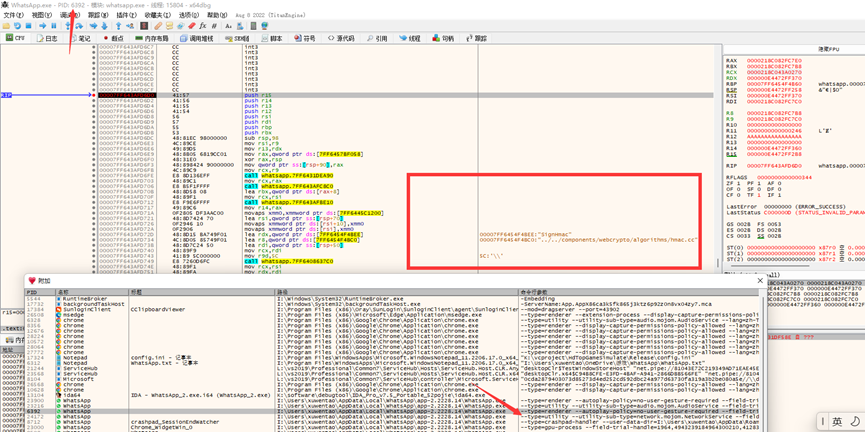

　　PC上的WhatsApp 7个进程，也是首先找收发数据点，最后确定下面的进程是处理网络数据的，根据命令行参数也可以看出来：

　　跟踪发现PC上发送是用的websocket，直接下载ssl源码，参考标出函数：

　　找到了数据收发点：

　　跟踪的时候发现，接收的数据没有进一步的逻辑处理，有时候就请求清空内存了，就猜测可能是发到其它进程去了，看到有MojoMessages相关的。

　　查了下:

　　Mojom是chromium最新的跨平台进程通信框架

　　关注点不在这，没细看。

　　最后发现，这个进程只是处理网络层的，具体的私信逻辑在另一个进程：

　　后面就是顺着调用跟踪加密流程了，弄清楚后，可以直接上frida hook PC数据（注入dll也行）：

　　最后核对数据，确定了是有个ID来标记共享密钥：

　　完善这个后，再测试发送，对方就能看到内容了：

　　模板信息也是可以的：

　　顺便提一下，第一次拿码登录流程是走的http模式，数据加密也会用到密钥对的生成。

　　学习总结：

　　学习了端对端通信实现，对这种加密模式有了一定了解。

　　熟悉了Curve25519应用。
